BeagleBone LCD7

BeagleBone LCD7

Pantalla táctil de 7 pulgadas para BeagleBone

COD: BB00004

Peso: 0.440 Kg

Disponibilidad: Sin Stock

Su correo electrónico:

ARS 269344.99

Cantidad:

El producto no está disponible para la venta en este momento

Características

Descripción

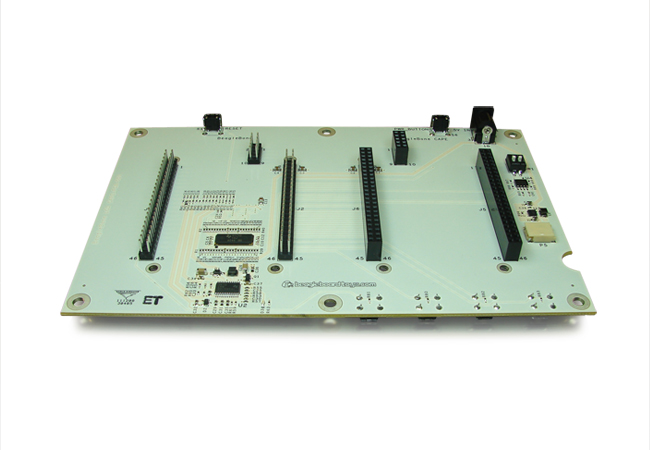

El Cape LCD7 BeagleBone proporciona una solución de LCD con capacidad de pantalla táctil para las placas de BeagleBone. La pantalla LCD TFT de 7" puede mostrar hasta una resolución de 800 x 480 y es una pantalla táctil resistiva de 4 cables. La placa está equipada con 7 botones situados en posiciones cómodas para los dedos. Estos botones incluyen encendido, reset y cinco botones de usuario, que se asignan a diferentes señales del GPIO. La parte trasera de la placa es donde el BeagleBone y los shields adicionales se pueden montar.

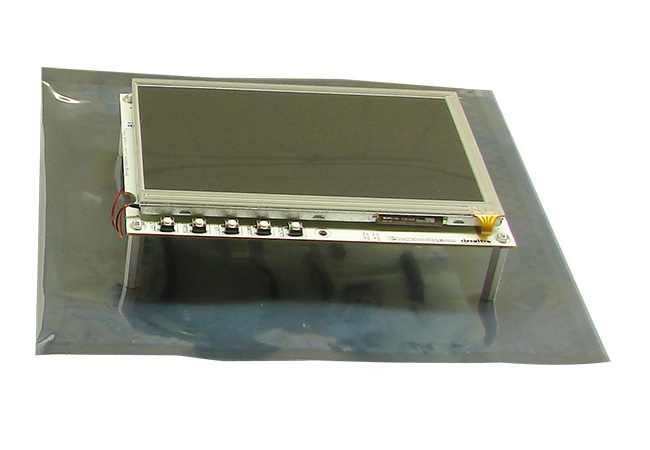

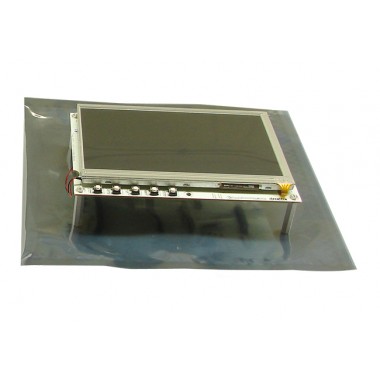

Nota: El soporte metálico (Stand) que se ve en la foto, no está incluido.

Para más información ver la siguiente página

Soporte de software

La placa (Cape) BeagleBone LCD7  es compatible con la última imagen Angstrom para BeagleBone y puede descargarse aquí (http://downloads.angstrom-distribution.org/demo/beaglebone/).
Por favor siga las instrucciones aquí (http://circuitco.com/support/index.php?title=BeagleBone#Image_Files) para escribir el archivo de imagen a una tarjeta SD en un equipo Windows.

Especificaciones eléctricas

Power: 5V DC / 3.3V via expansion header / 5V via expansion header
Display Model: ThreeFive TFC-S9700RTWV35TR-01
Display Type: 7" TFT LCD
Resolution: 800x480
Touchscreen: 4-wire
Indicators: One Power LED / One User LED
Buttons: One power button / One reset button / Five user buttons
Connectors: Two 46-position male headers / One 10-position male header / Two 46-position female connectors / One 10-position female connector

Especificaciones mecánicas

Size: 4.50" x 6.90"
Layers: 6
PCB Thickness: .062"
RoHS Compliant: Yes
