Logic Level Converter - 4 Canales - Bidireccional
Adaptador de niveles de tensión bidireccional, ideal para interconectar lógicas con distintas tensiones de alimentación (por ejemplo: 3.3V y 5V). Admite I2C, SPI, TTL serial, etc.
COD: D000757
Peso: 0.010 Kg
Disponibilidad: Sin Stock
ARS 7145.00
El producto no está disponible para la venta en este momento
Características
Adaptador de niveles de tensión bidireccional, ideal para interconectar lógicas con distintas tensiones de alimentación (por ejemplo: 3.3V y 5V). Admite I2C, SPI, TTL serial, etc. El diseño está basado en el transistor MOSFET BSS138.
Características:
- Rango de tensión lado LV (voltaje más bajo): 1.8V a HV
- Rango de tensión lado HV (voltaje más alto): LV a 10V
- 4 canales bidireccionales
- Protocolos admitidos: I2C, SPI, TTL serial, etc.
- Resistencias de pull-up: 10k

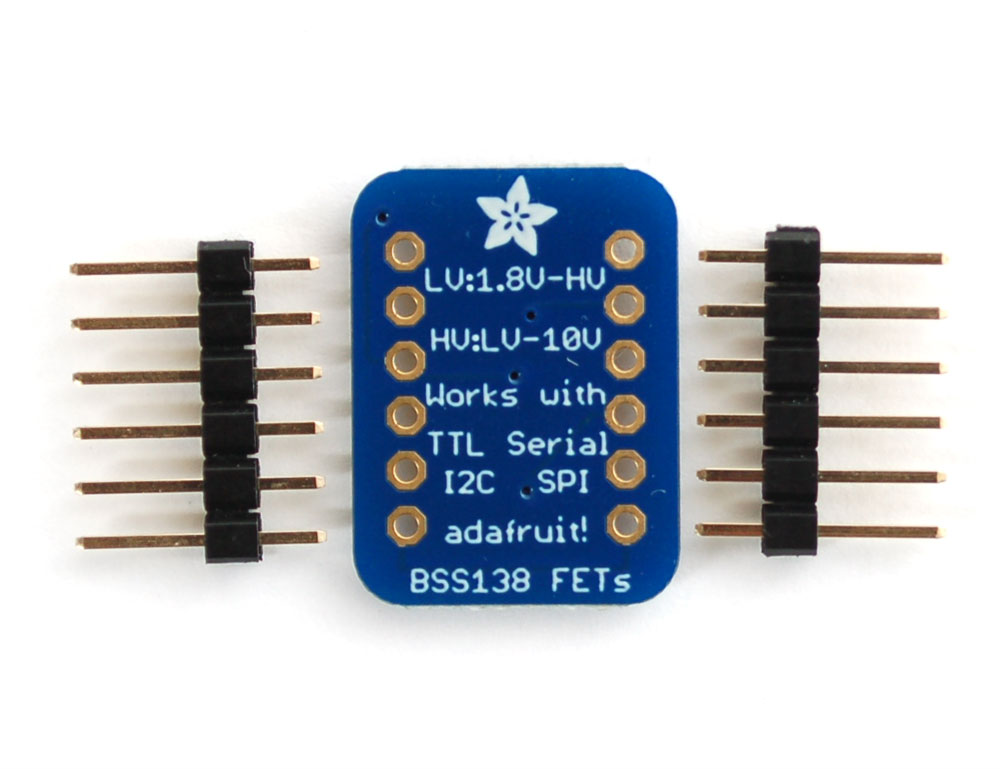

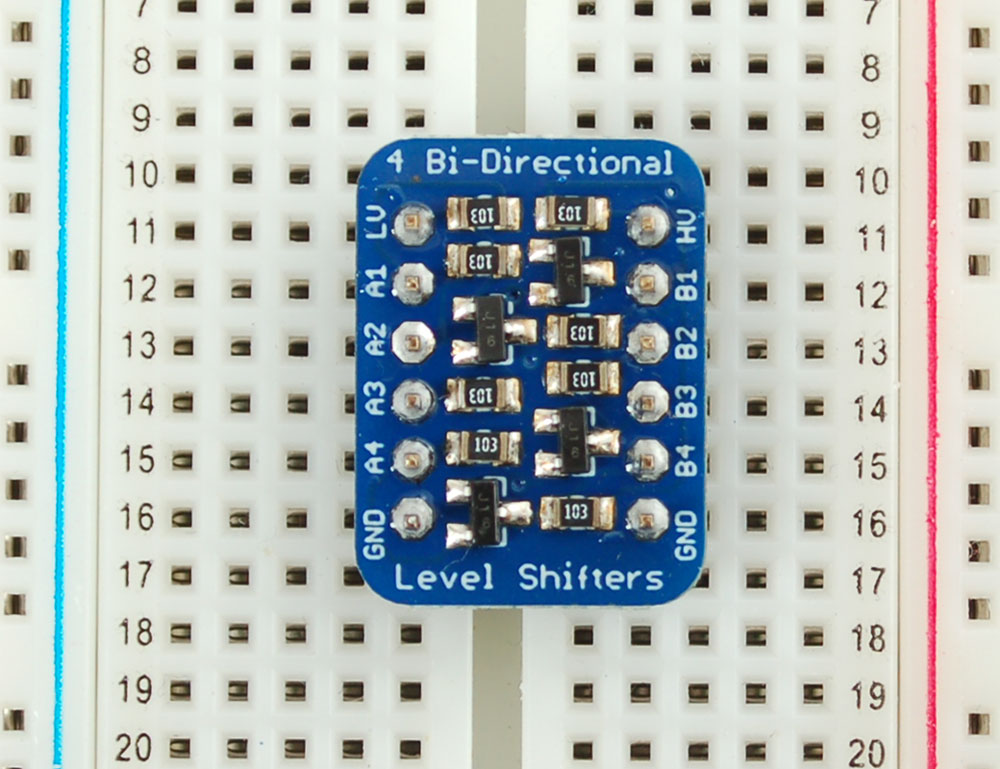

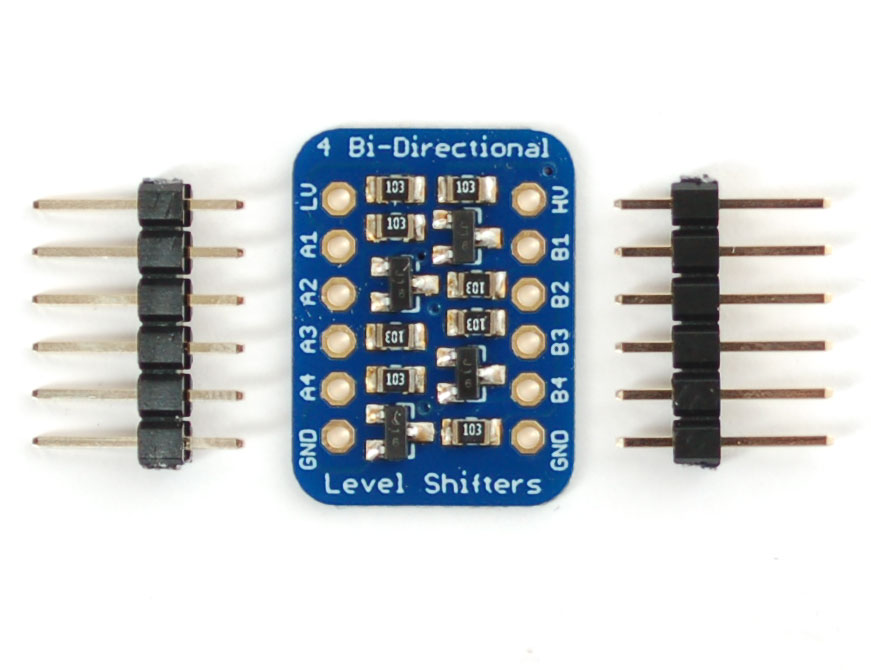

Galería de Imágenes
bss138.pdf (121 Kb)Comentarios
Escribir ComentarioOpenHacks (27/07/2015 - 15:39)
Fernando, tenes que alimentar con dos fuentes, una para cada tensión a la que precises convertir. Saludos!
OpenHacks (27/07/2015 - 15:39)
Fernando, tenes que alimentar con dos fuentes, una para cada tensión a la que precises convertir. Saludos!
fernando (24/07/2015 - 22:36)
Como se alimenta? con 5v? con 3v? con ambas tensiones?
