Wiegand Sensor - WG214

Wiegand Sensor- WG214

Sensor de efecto Wiegand con salida de pulsos.

COD: ESEWG214WS

Peso: 0.015 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 20136.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

A Wiegand sensor is provided as a power source for an external circuit, wherein an alternating magnetic field changes the magnetic state of a Wiegand wire within the Wiegand sensor produces a substantial output pulse that is provided as a power source for the external circuit or can be recognized by microcontroller.

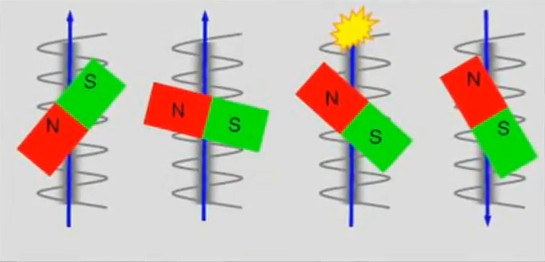

When the Wiegand sensor works, it directly transform the magnetic signal into electrical signal. The working mode is bipolar triggering, it triggers once as the magnetic field changes one circle.

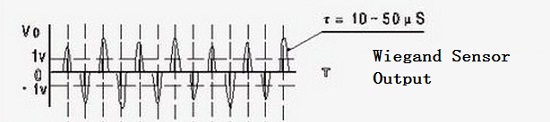

This Wiegand sensor outputs pulse 10~50us for a magnetic change circle, Arduino can count this signal for magnetic change, a shaping circuit can be also used to change this signal to digital, to make it more easy to detect and count for controllers.


Specification

  • Model number: WG214
  • Triggering Magnetic flux density B [mT]: min: 2.5, typ:7-8, max: 12
  • Output amplitude VO[V]: ≥1.5
  • Pulse widthτ [μS]: 10 - 50
  • Operating temperature T [ºC]: -20 - +125
  • Dimension(mm): 13×7.4×8 mm

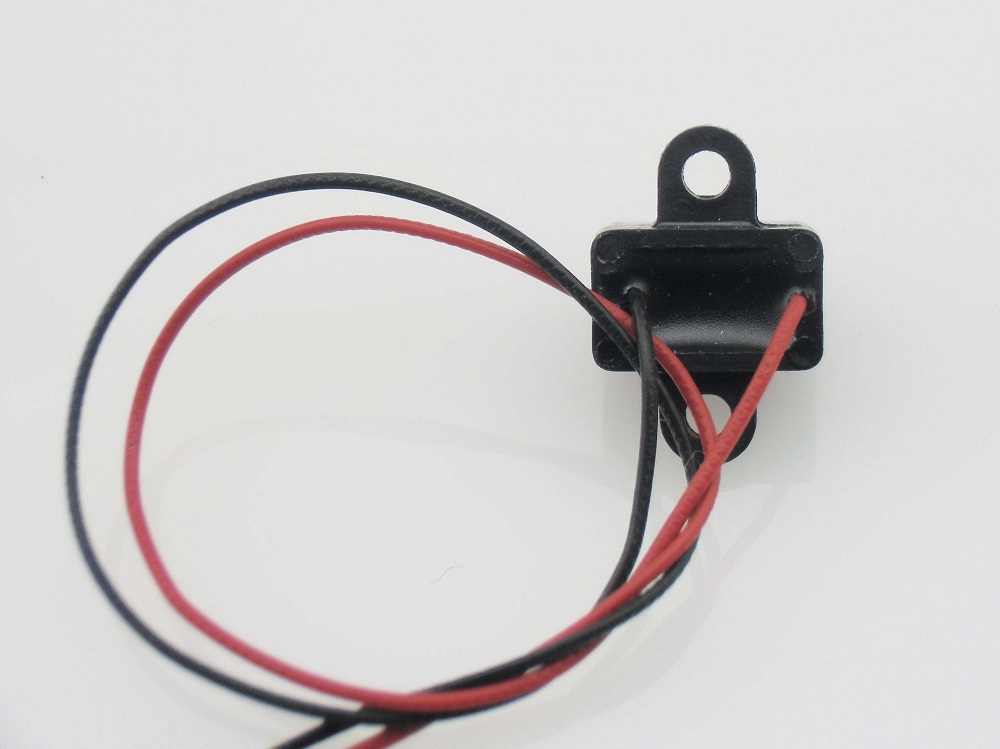

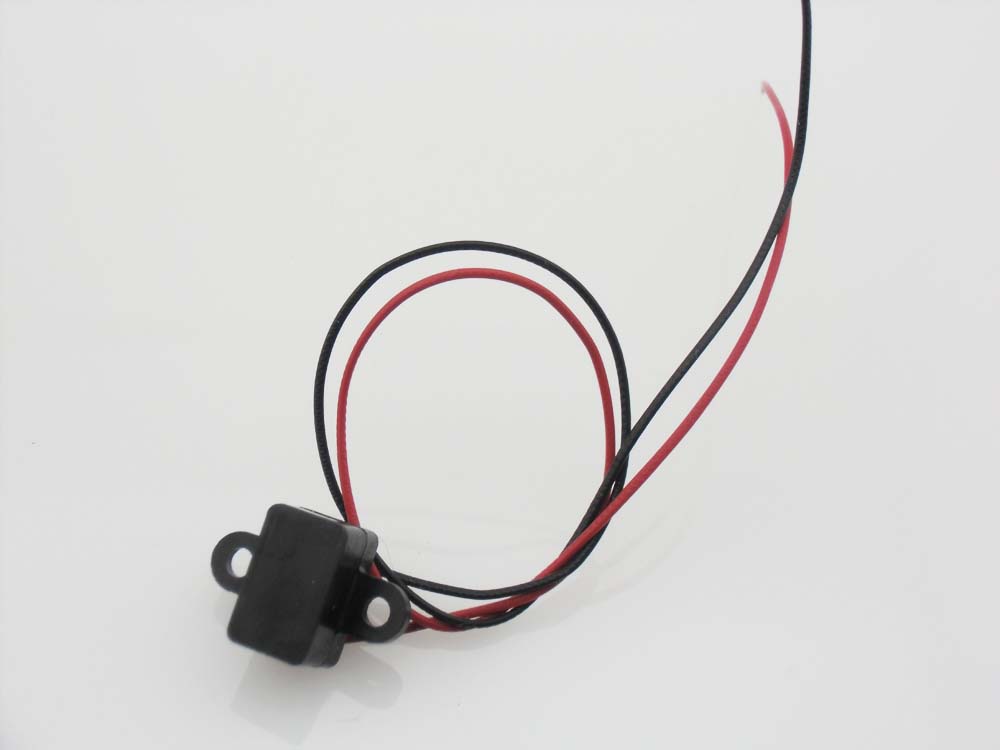

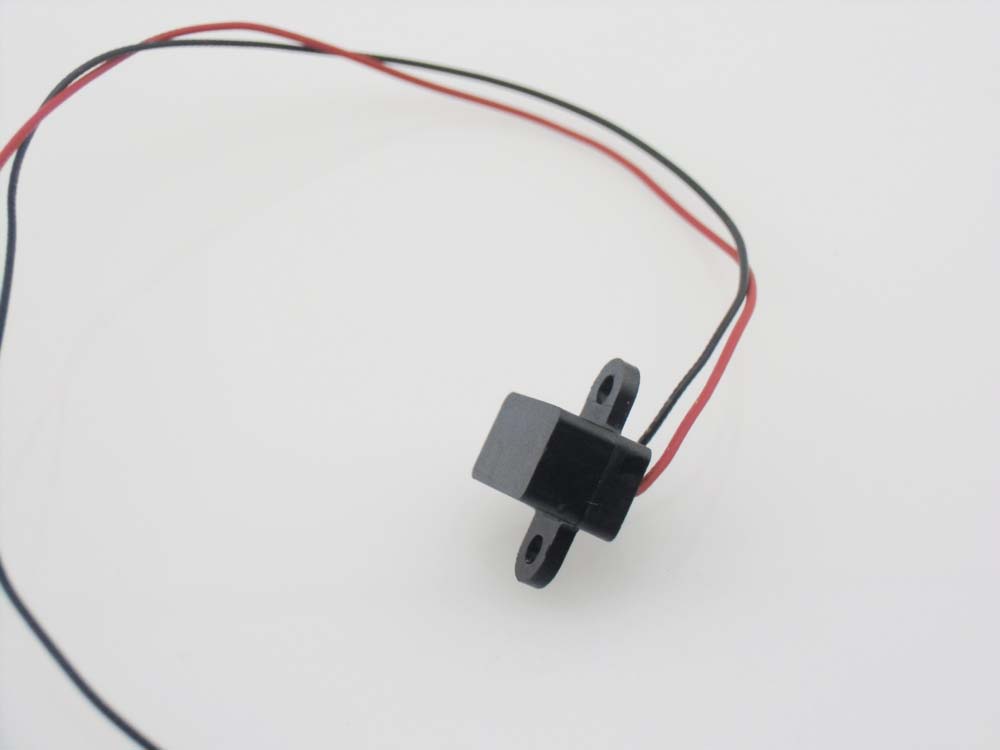

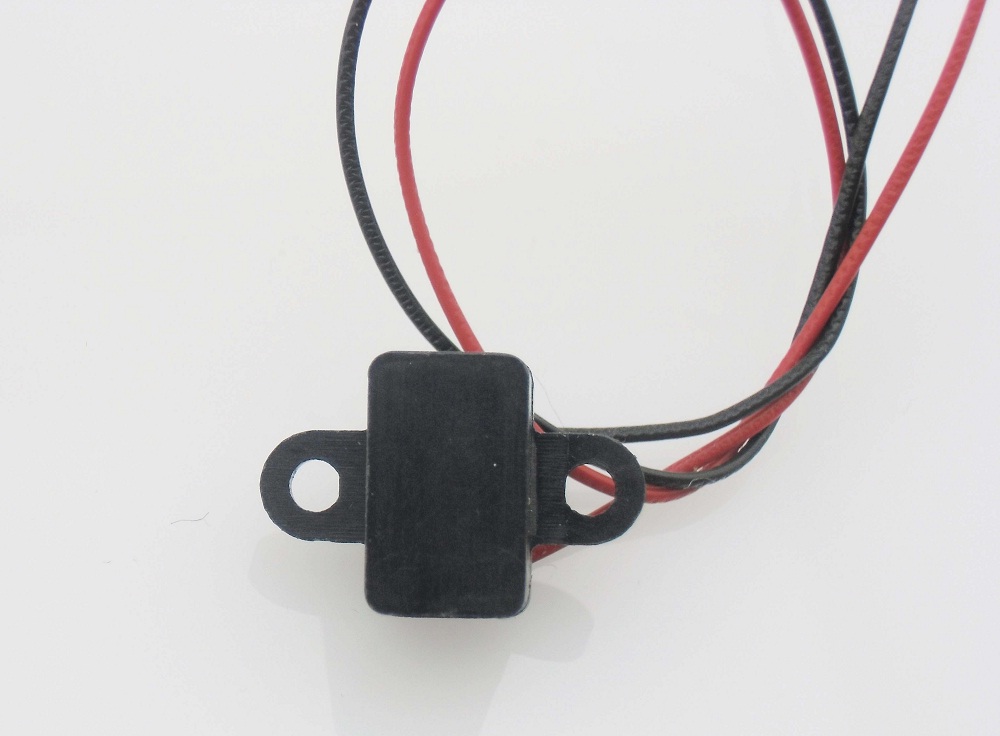

  • Appearance : The plastic housing with fixing hole
  • Leading wire: Flexible 2-colour high temperature plastic leading

About Wigand effect: http://en.wikipedia.org/wiki/Wiegand_effect

Galería de Imágenes

Galería de Videos

Comentarios

Escribir Comentario

OpenHacks (14/05/2015 - 15:43)

Ivan, este sensor produce un pulso una vez que se invierte la polaridad magnética que estaba captando el sensor, por lo que no es útil para medir variaciones. Lamentablemente no tenemos un sensor para esos requerimientos. Saludos

Ivan (13/05/2015 - 12:48)

Hola, quisiera consultarles si este sensor me puede ser util para medir variaciones en la intensidad de un campo magnetico en el tiempo. En caso de que no, hay algun otro sensor que me puedan recomendar para ello? Desde ya muchas gracias, saludos!
