2-Channel Velocity Measurement Kit

2-Channel Velocity Measurement Kit

Kit de medición de velocidad fotoeléctrico de 2 canales con grillas de 18 grados de resolución.

COD: ESPM6097VM

Peso: 0.015 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 17043.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

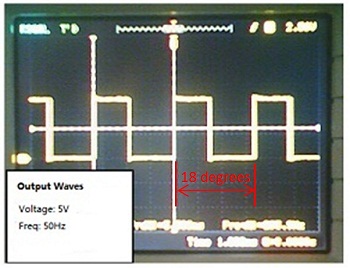

This Kit helps you monitoring the velocity speed of motors, it uses the sensor HC-020 to sense the rotation of circular grid board, and thus output square waves. So users can calculate the rotation velocity or speed via these outputs frequency.There are 20 grids on the circular grid board, so each rising/falling edge standing an angle: 360/20= 18 degrees. Please uncover the yellow protect paper before your using.

Specification

  • Working Voltage: 4.5~5.5 VDC
  • Emitter Voltage Drop: 1.5V
  • Output Voltage: TTL
  • Max Output Frequency: 100Khz
  • Circular Grid Board Diameter: 24mm
  • Circular Grid Board Inner Diameter: 4mm

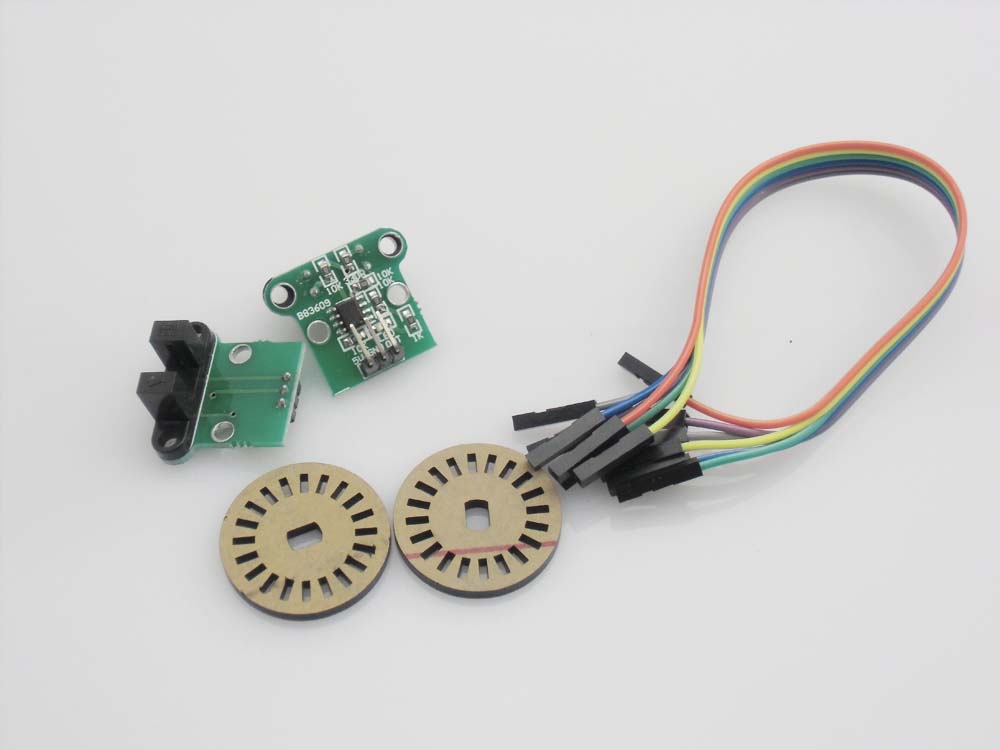

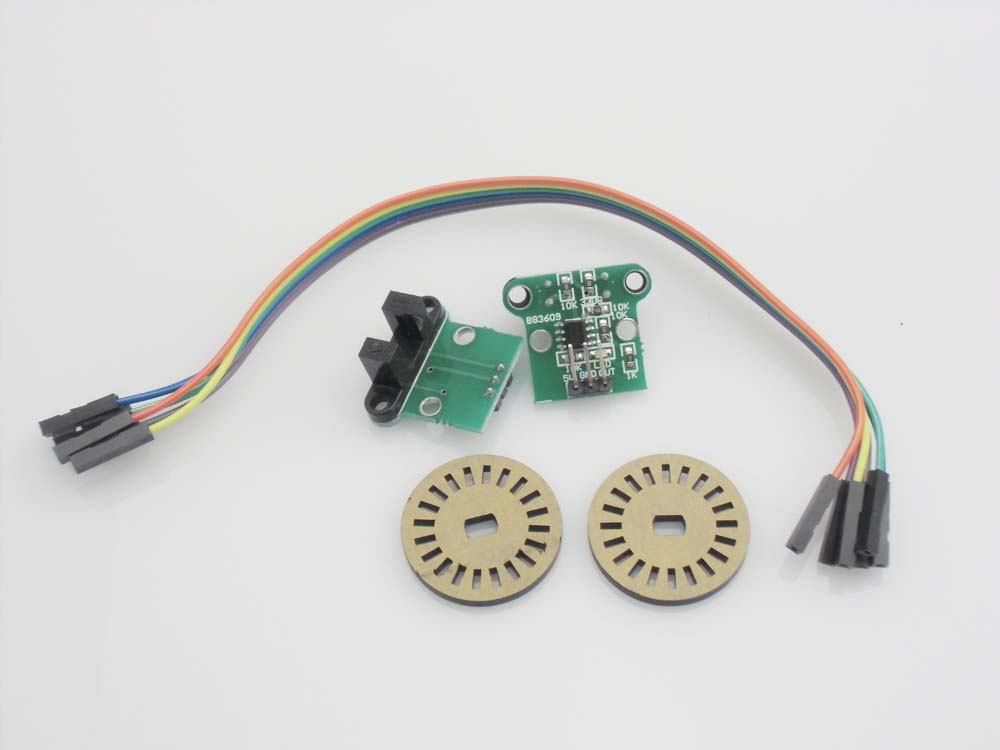

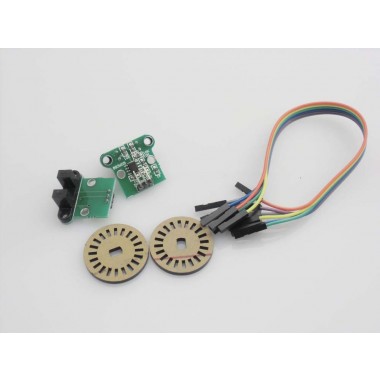

Partlist

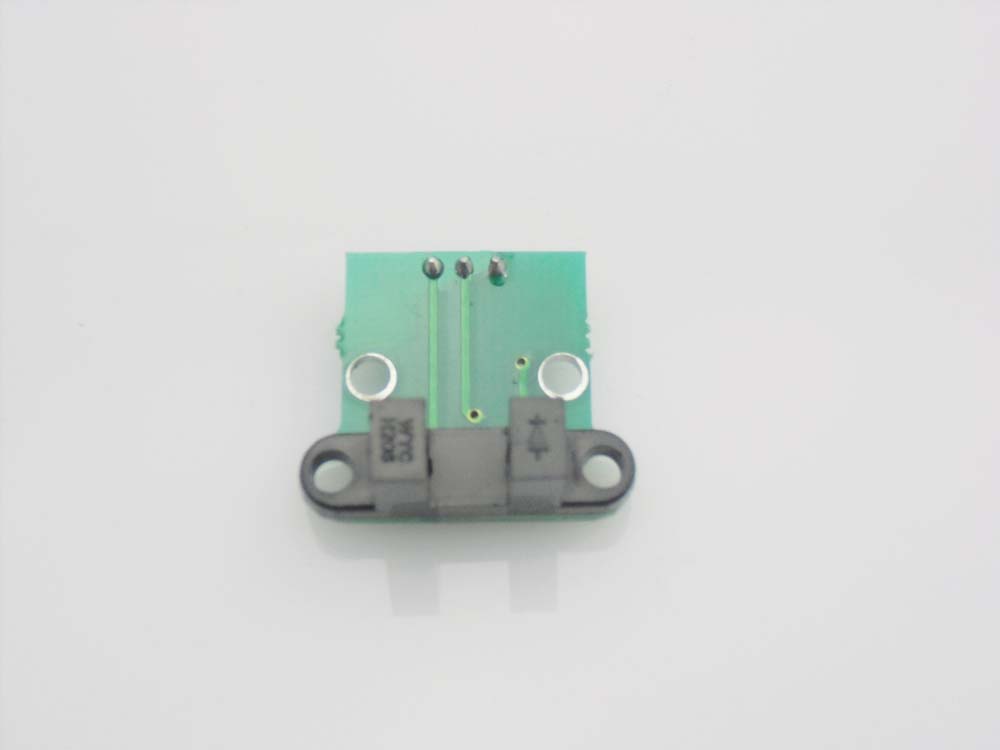

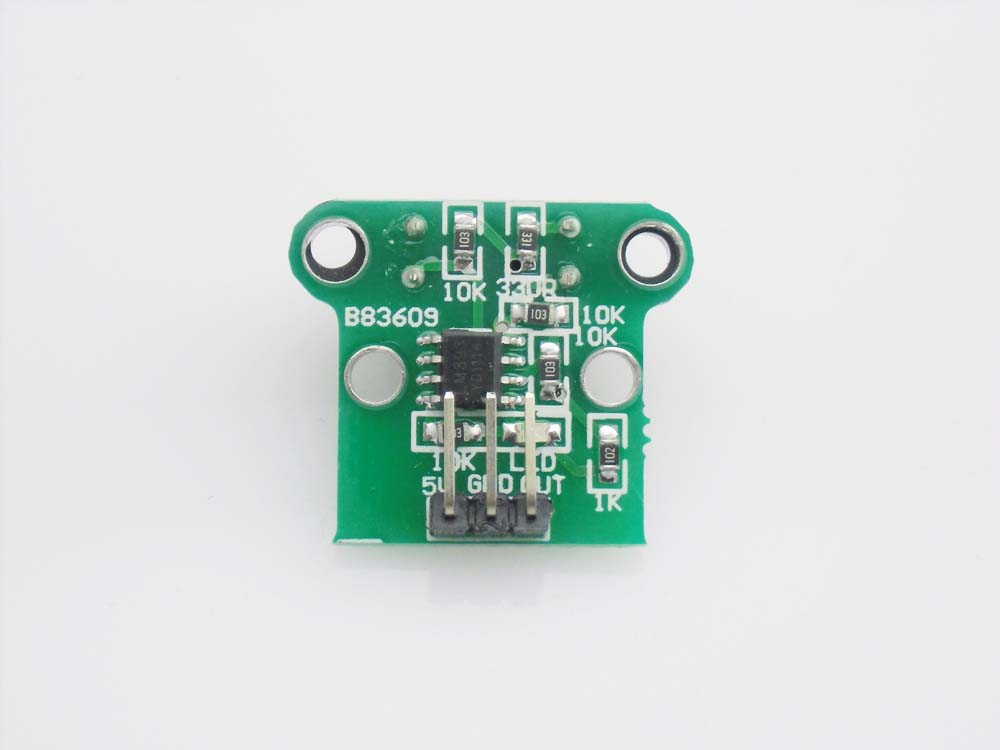

  • HC-020 Sensor Board x2
  • Circular Grid Board x2
  • 6 Pin Female to Female Wire x1

Galería de Imágenes

Comentarios

Escribir Comentario

OpenHacks (20/12/2016 - 10:40)

Hola Fernando, tenemos: https://www.openhacks.com/page/productos/id/1019/title/Acrylic-Circular-Grid-Board-for-Velocity-Measurement#.WFk0w1XhCUk . Saludos!

fernando (16/12/2016 - 13:47)

Hola queria saber si tienen para vender discos ranurados solos sin los sensores

OpenHacks (18/11/2016 - 09:39)

Hola Nicolás, tenemos un kit en stock. Saludos!

Nicolas Garcia (17/11/2016 - 17:13)

Hola, queria saber si tienen en stock o cuando va a llegar. Gracias
