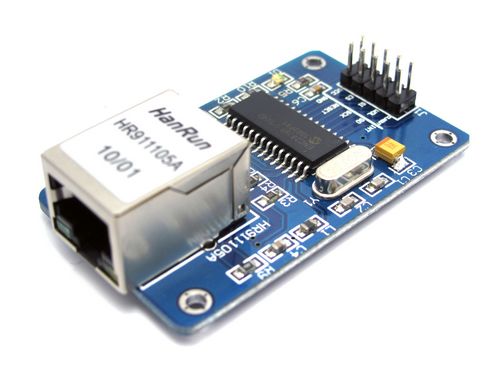

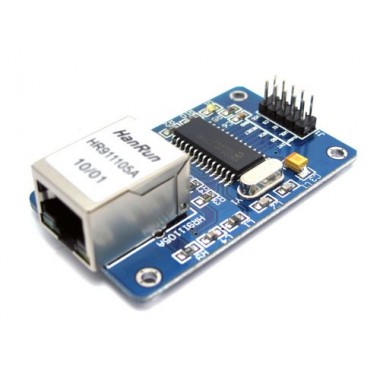

Modulo Ethernet ENC28J60

Modulo Ethernet ENC28J60

El módulo ethernet ENC28J60 utiliza el nuevo controlador ethernet autónomo ENC28J60, de Microchip, que le permite manejar la mayoría de los protocolos de la red.

COD: I000021

Peso: 0.020 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 16280.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

El módulo ethernet ENC28J60 utiliza el nuevo controlador ethernet autónomo ENC28J60, de Microchip, que le permite manejar la mayoría de los protocolos de la red. La placa se conecta directamente a la mayoría de los microcontroladores a través de la interfaz SPI, con una velocidad de transferencia de hasta 20MHz.

Características:

  • Controlador ethernet ENC28J60, encapsulado SOP28
  • Interfaz SPI
  • Conector de 10 pines para interfaz con MCU
  • Transformador de aislación incluido en el conector RJ45 (HR911102A)
  • LED indicador de encendido
  • Alimentación de 3.3V
  • Cristal 25MHz
  • Dimensiones: 55x36mm

Puede consultarse más información en los siguientes links:

https://github.com/kR105/Ethernet_ENC28J60/

Tutorial sugerido

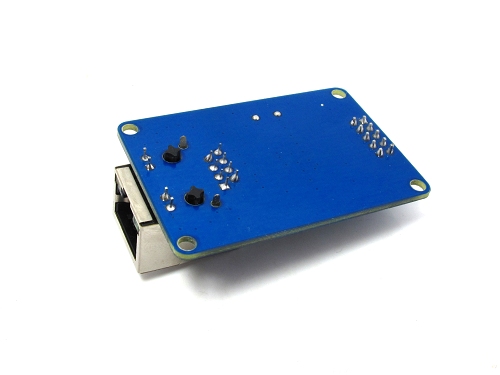

Galería de Imágenes

Archivos

Comentarios

Escribir Comentario

Juan Pablo (18/02/2014 - 19:33)

Hola Leonardo, La placa utiliza SPI para comunicarse, con lo cual debería ser compatible cualquier hardware que maneje ese tipo de comunicación, y el DUE tiene esa capacidad. Lo que no van a funcionarte son las librerías, ya que requieren de adaptación debido sobre todo a que el pinout del Due no es igual al del UNO. En el foro de Arduino dicen que lo hicieron funcionar con estas librerías: https://github.com/ntruchsess/arduino_uip/tree/due Foro: http://forum.arduino.cc/index.php?topic=164281.0 Saludos!

Leonardo (15/02/2014 - 02:59)

Hola, quisiera saber su esta placa se puede usar en el Arduino Due? Gracias

Juan Pablo (23/09/2013 - 23:33)

Hola Juan, Mirá el manual http://www.openhacks.com/uploadsproductos/enc28j60.pdf, página 14, donde se indican los registros que almacenan la MAC. MAADR5 MAC Address Byte 5 (MAADR<15:8>) 0000 0000 34 MAADR6 MAC Address Byte 6 (MAADR<7:0>) 0000 0000 34 MAADR3 MAC Address Byte 3 (MAADR<31:24>), OUI Byte 3 0000 0000 34 MAADR4 MAC Address Byte 4 (MAADR<23:16>) 0000 0000 34 MAADR1 MAC Address Byte 1 (MAADR<47:40>), OUI Byte 1 0000 0000 34 MAADR2 MAC Address Byte 2 (MAADR<39:32>), OUI Byte 2 Saludos!

Juan (23/09/2013 - 22:04)

Hola, yo adquiri uno de estos modulos y queria saber como averiguar la dirreccion MAC ya que no venia con el modulo o al menos no supe encontrarla
