RS232 Shifter SMD
Módulo conversor de tensiones RS232/TTL bidireccional
COD: SFPRT00449
Peso: 0.012 Kg
Disponibilidad: En Stock
ARS 18926.00
El producto no está disponible para la venta en este momento
Características
Description: The smallest and easiest to use serial conversion circuit on the market! This board has one purpose in life - to convert RS232 to TTL and vice versa (TX and RX). This will allow a microcontroller to communicate with a computer. Shifter SMD is powered from the target application and can run at any voltage! That's right - power the board at 5V and the unit will convert RS232 to 5V TTL. Power the board at 2.8V and the Shifter board will convert RS232 to 2.8V CMOS TTL. Includes two indicator LEDs for TX and RX. Runs from 300bps up to 115200bps.
Unit comes fully assembled and tested as shown. You can either solder a 4-pin header or individual wires.
Dimensions: 1.25x1.15"

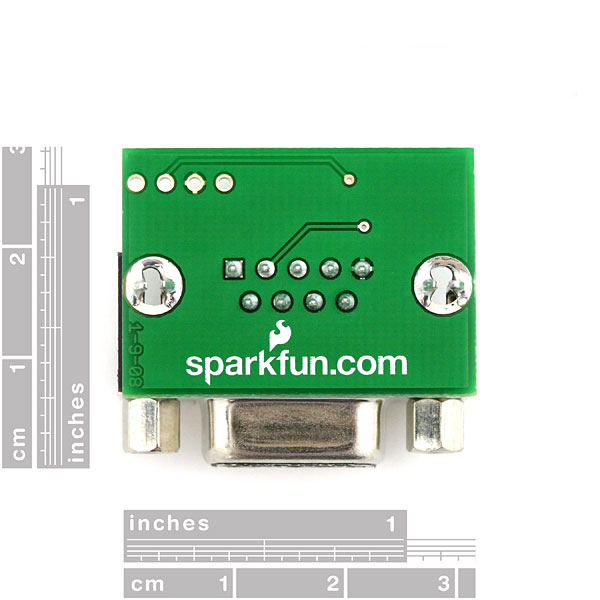

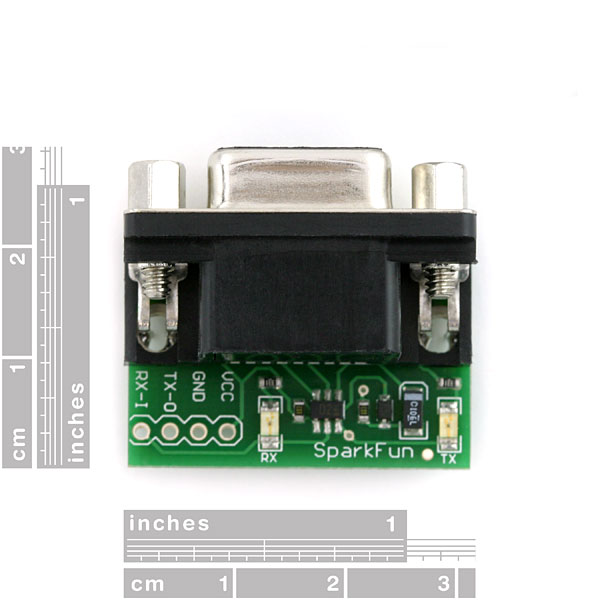

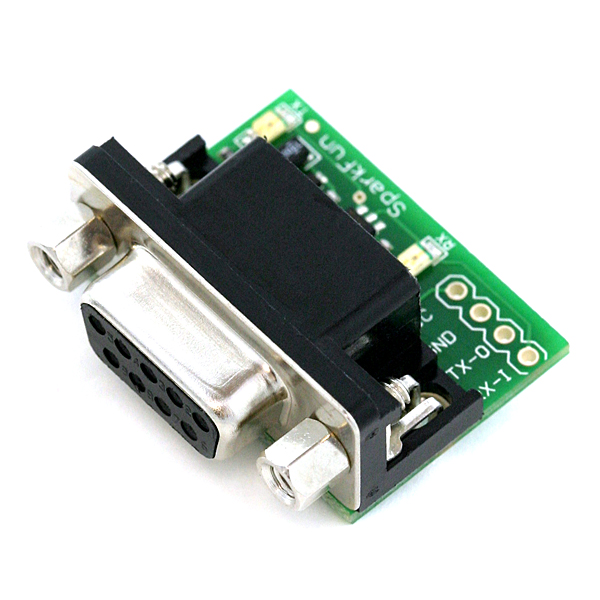

Galería de Imágenes
Archivos
Schematics (14 Kb)Comentarios
Escribir ComentarioOpenHacks (13/09/2016 - 16:04)
Hola Gerardo. Tenes que conectar el pin Arduino 5V a Vcc (si ese es el nivel de tensión que tu dispositivo necesita, por ej. la PC), el pin GND a Gnd, el pin 1 a Rx y el pin 0 a Tx. Saludos!
GERARDO KASEVICH (13/09/2016 - 15:18)
hola. como lo conecto al arduino uno r3?
OpenHacks (16/12/2015 - 15:48)
Hola Andrés, en unos días haremos un pedido que incluirá este producto. Te notificaremos ni bien ingrese a stock. Saludos!
Andrés Zottico (15/12/2015 - 11:06)
Necesitaría uno de estos adaptadores lo antes posible. Les compré uno hace un mes. Quisiera saber cuando lo pueden tener disponible. Saludos
OpenHacks (19/11/2015 - 12:17)
Hola Ariel, este módulo no precisa utilizar ninguna librería. Con solo alimentarlo con el nivel de tensión que tu dispositivo necesita ya funcionará. Para Arduino, tenes que alimentarlo desde el pin 5V. Luego podrás ver en el monitor serie en tu PC los datos que imprimas desde tu programa con el comando ¨Serial.print("HOLA")¨ .Saludos!
Ariel (19/11/2015 - 11:28)
Hola, compre este modulo pero necesitaria saber si utiliza alguna libreria en especial o algun ejemplo de programa para la lectura con Arduino.
OpenHacks (24/07/2015 - 15:47)
Hola Rodolfo, el conversor es compatible con Raspberry. Tendremos en stock entre 30/45 días. Te avisaremos cuando ingrese a stock. Saludos!
Rodolfo Martin (23/07/2015 - 19:31)
Necesitaria este componente para agregarlo a una raspberry, osea te compraria ambas cosas. Pregunto es compatible con raspberry?, cuando tendrias stock? gracias
