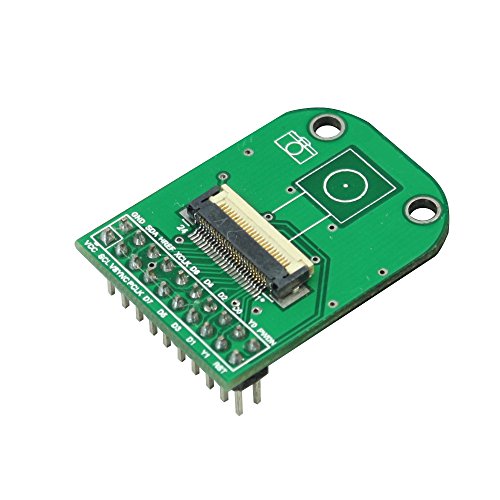

CMOS Camera Adapter Board for Omnivision Image Sensor

Principal

Placa adaptadora para la mayoria de las cámaras CMOS Omnivision. No incluye cámara.

COD: UCB0012

Peso: 0.010 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 16662.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

Features:

Support most OmniVision COMS Camera module
OV7670/OV7725  0.3mega pixel
OV9650         1.3mega pixel
OV2640         2.0mega pixel
OV3640         3.0mega pixel
OV5642         5.0mega pixel
Single power supply range:2.8V~3.3V
8 bit RGB/YUV/Raw camera data bus
Pin pitch:2.54mm
Can be used in MCUs, ARMs, CPLD, FPGA, DSP paltform

Signal Definition:
VCC : Power Supply
GND : Power Ground
SCL : I2C Clock
SDA : I2C Data
VSYNC : Vertical Sync
HREF : Horizon Reference
PCLK : Pixel Clock
XCLK : Master Clock
D0~D7 : Data Bus
Y0~Y1 : LSB in YUV 10 bit mode
Flash : Optional Flash signal
PWDN : Power down input  ard
