Beeduino 2560

Beeduino 2560

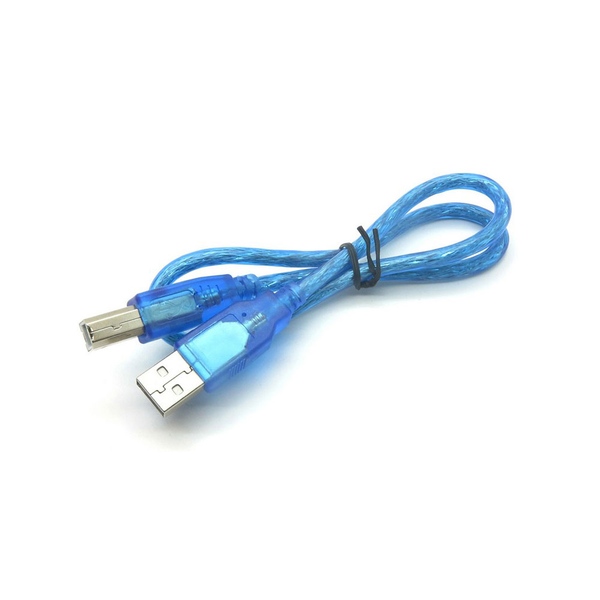

Nueva placa producida por OpenHacks, compatible 100% con Arduino Mega 2560. Incluye cable USB de 50cm.

COD: OHDEV00003

Peso: 0.070 Kg

Disponibilidad: Sin Stock

Su correo electrónico:

ARS 34339.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

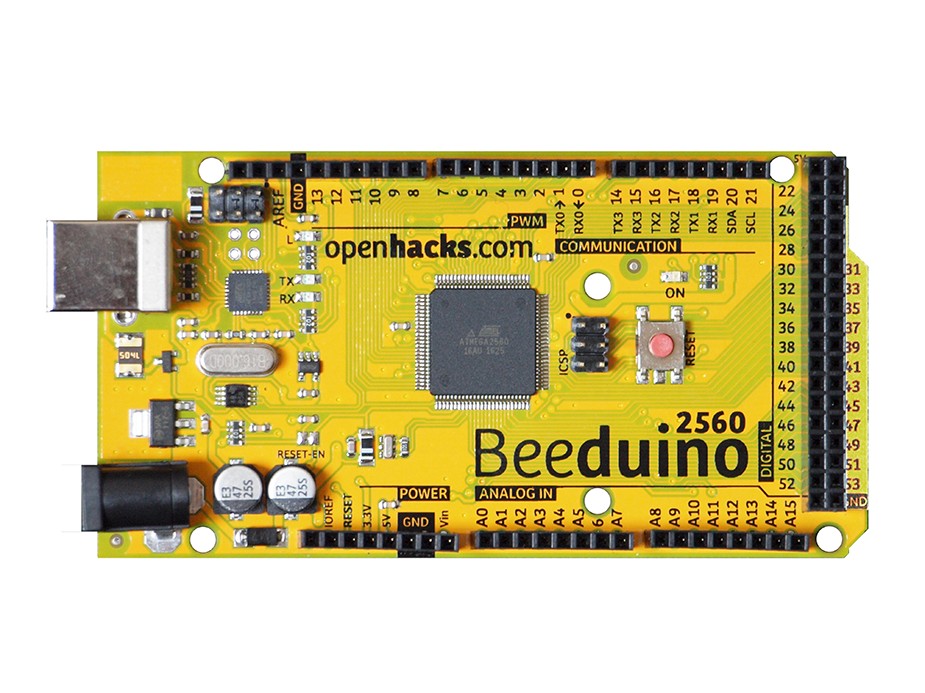

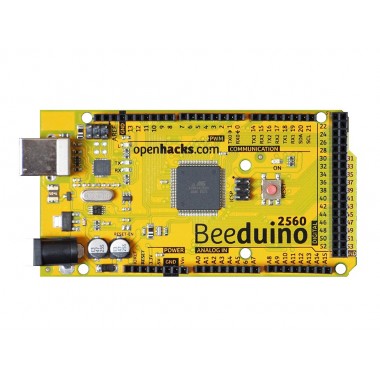

Beeduino 2560 es una placa producida por OpenHacks, compatible 100% con Arduino Mega 2560. Está basada en el microcontrolador ATmega2560. Dispone de 54 entradas/salidas digitales, de las cuales 15 pueden utilizarse como salidas PWM. Además dispone de 16 entradas analogicas, 4 puertos serie por hardware (UARTs), un oscilador de 16MHz, una conexión USB, un conector de alimentación, un header ICSP y un pulsador para el reset.

La placa incluye todo lo necesario para soportar el microcontrolador ATmega2560. Para empezar a utilizar la placa sólo es necesario conectarla a la PC a través del cable USB incluido, o alimentarla con un adaptador de corriente AC/DC. También puede alimentarse sencillamente con una batería.

La interfaz USB del Beeduino 2560 está implementada mediante un microcontrolador Atmega16U2 programado como convertidor USB-serial.

Características

  • Microcontrolador ATmega2560
  • Tensión operativa 5V
  • Tensión de alimentación (recomendado) 7-12V
  • Tensión de alimentación (límites) 6-20V
  • 54 Entradas/Salidas Digitales (15 de las cuales pueden utilizarse como salidas PWM)
  • 16 Entradas Analogicas
  • Maxima corriente continua para las entradas/salidas: 40 mA
  • Maxima corriente continua para los pines 3.3V: 50 mA
  • Flash Memory 256 KB (el bootloader usa 8 KB).
  • SRAM 8 KB
  • EEPROM 4 KB

Entradas y Salidas

Cada uno de los 54 pines digitales pueden utilizarse como entradas o como salidas usando las funciones pinMode()digitalWrite(), y digitalRead(). Las E/S operan a 5 voltios. Cada pin puede proporcionar o recibir una intensidad maxima de 40mA y tiene una resistencia interna de pull-up (desconectada por defecto) de 20-50kOhms. Además, algunos pines tienen funciones especializadas:

  • Serial 0 (RX) y 1 (TX), Serial 1: 19 (RX) y 18 (TX), Serial 2: 17 (RX) y 16 (TX), Serial 3: 15 (RX) y 14 (TX). Usados para recibir (RX) y transmitir (TX) datos a través de puerto serie TTL. Los pines Serie: 0 (RX) y 1 (TX) estan conectados a los pines correspondientes de la interfaz USB-TTL.
  • Interrupciones Externas: 2 (interrupción 0), 3 (interrupción 1), 18 (interrupción 5), 19 (interrupción 4), 20 (interrupción 3), y 21 (interrupción 2). Estos pines se pueden configurar para lanzar una interrupción en un valor LOW (0V), en flancos de subida o bajada (cambio de LOW a HIGH (5V) o viceversa), o en cambios de valor. Ver la función attachInterrupt() para más detalles.
  • PWM: de 2 a 13 y 44 a 46.Proporciona una salida PWM (Pulse Wide Modulation, modulación de  ancho de pulsos) de 8 bits de resolución (valores de 0 a 255) a traves de la función analogWrite().
  • SPI: 50 (SS), 51 (MOSI), 52 (MISO), 53 (SCK). Estos pines proporcionan comunicación SPI, usando la librería SPI.
  • LED: 13.Hay un LED integrado en la placa conectado al pin digital 13, cuando este pin tiene un valor HIGH(5V) el LED se enciende y cuando este tiene un valor LOW(0V) este se apaga.

El Mega tiene 16 entradas analógicas, y cada una de ellas proporciona una resolución de 10bits (1024 valores). Por defecto se mide desde 0V a 5V, aunque es posible cambiar la cota superior de este rango usando el pin AREF y la función analogReference().

  • I2C: 20 (SDA) y 21 (SCL). Soporte para el protocolo de comunicaciones I2C (TWI) usando la librería Wire.
  • AREF. Voltaje de referencia para la entradas analogicas. Usado por analogReference().
  • Reset. Suministrar un valor LOW (0V) para reiniciar el microcontrolador. Típicamente usado para añadir un botón de reset a los shields que no dejan acceso a este botón en la placa.

El Beeduino 2560 se puede programar con el Arduino IDE (descargar), seleccionando Arduino Mega 2560 en el tipo de placa.
