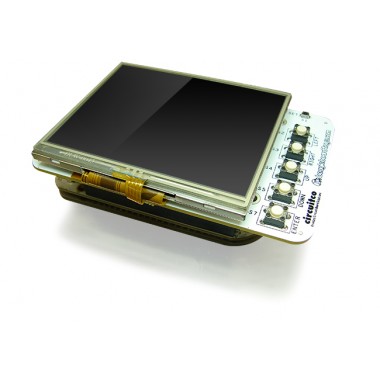

BeagleBone LCD3
Pantalla táctil de 3.5 pulgadas para BeagleBone
COD: BB00005
Peso: 0.160 Kg
Disponibilidad: Sin Stock
ARS 129661.00
El producto no está disponible para la venta en este momento
Características
Descripción

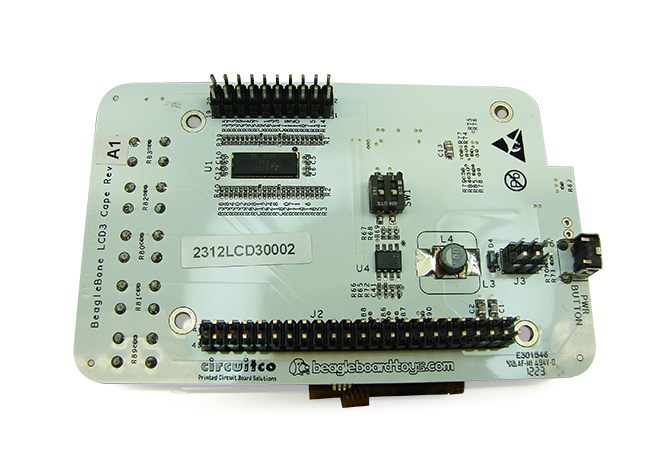

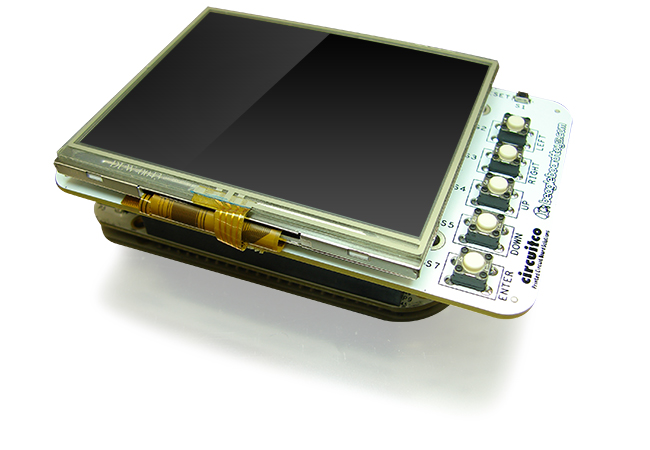

El Cape LCD3 BeagleBone proporciona una solución de LCD con capacidad de pantalla táctil para las placas de BeagleBone. La pantalla LCD TFT de 3.5" puede mostrar hasta una resolución de 320 x 240 y es una pantalla táctil resistiva de 4 cables. La placa está equipada con 7 botones situados en posiciones cómodas para los dedos. Estos botones incluyen encendido, reset y cinco botones de usuario, que se asignan a diferentes señales del GPIO. La parte trasera de la placa es donde el BeagleBone y los shields adicionales se pueden montar.
Para más información, visitar la siguiente página
Soporte de software
La placa (Cape) BeagleBone LCD3 es compatible con la última imagen Angstrom para BeagleBone y puede descargarse aquí (http://downloads.angstrom-distribution.org/demo/beaglebone/).
Por favor siga las instrucciones aquí (http://circuitco.com/support/index.php?title=BeagleBone#Image_Files) para escribir el archivo de imagen a una tarjeta SD en un equipo Windows.
Especificaciones eléctricas
Power: 3.3V via BeagleBone header / 5V via BeagleBone header
Display Model: Elpa S035Q01
Display Type: 3.5" TFT LCD
Resolution 320x240
Touchscreen: 4-wire
Indicators: One Power LED / One User LED
Buttons: One power button / One reset button / Five user buttons

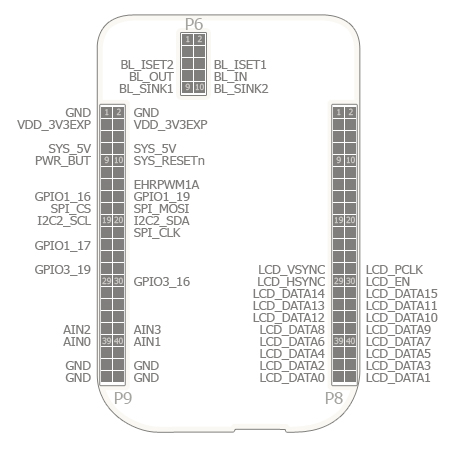

Connectors: One 46-position male headers / One 20-position male header / One 6-position male connector
Especificaciones mecánicas
Size: 4.00" x 2.50"
Layers: 4
PCB Thickness: .062"
RoHS Compliant: Yes
Galería de Imágenes
Galería de Videos
Archivos
BeagleBone LCD3 - Bill of Materials (27 Kb)
BeagleBone LCD3 - Schematics PDF (100 Kb)Comentarios
