DS18B20 Sensor de temperatura digital impermeabilizado (90 cm de cable)

DS18B20

Sensor de temperatura DS18B20 impermeabilizado, con 90 cm de cable.

COD: DF00013

Peso: 0.017 Kg

Disponibilidad: En Stock

Su correo electrónico:

ARS 6633.00

Cantidad:

El producto no está disponible para la venta en este momento

Características

Introducción

Sensor de temperatura DS18B20 impermeabilizado. Muy útil para medir en sitios lejanos, o en condiciones húmedas. Mientras que el sensor es apto hasta los 125 °C, el cable tiene una cubierta de PVC por lo que se sugiere mantenerlo debajo de 100°C. Como es digital, no hay ninguna degradación de la señal incluso a largas distancias. El DS18B20 proporciona lecturas de la temperatura de 9 a 12 bits (configurable) sobre una interfaz "1-Wire", con sólo un cable de señal (y tierra) estando conectado a un microprocesador central. Utilizable con voltajes de 3.0-5.5V.

Como cada DS18B20 contiene un número de serie único, pueden existir varios DS18B20s en el mismo bus 1-Wire. Esto permite colocar sensores de temperatura en diferentes lugares. Entre las aplicaciones donde esta característica es útil, se incluyen controles ambientales de HVAC, sensor de temperatura interior de edificios, equipo o maquinaria, monitoreo de procesos y control.



Especificación

  • Rango de tensiones de alimentación: 3.0V a 5.5V
  • ±0.5 °C exactitud entre -10 °C a + 85 °C
  • Rango de temperatura: -55 a 125 °C (-67 °F a +257 °F)
  • Resolución: seleccionable de 9 a 12 bits
  • Interfaz 1-Wire. Requiere sólo un pin digital para la comunicación
  • Identificador único de 64 bits grabado en el chip. Múltiples sensores pueden compartir el mismo bus
  • Sistema de alarma de límite de temperatura
  • Tiempo de consulta menor a 750ms

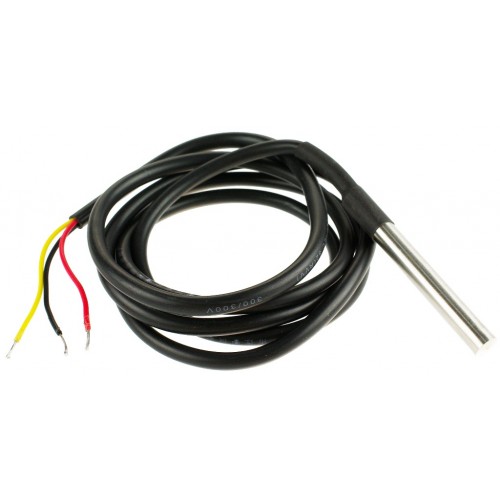

  • Conexionado con 3 hilos: Cable rojo VCC, Cable negro GND, Cable amarillo Datos

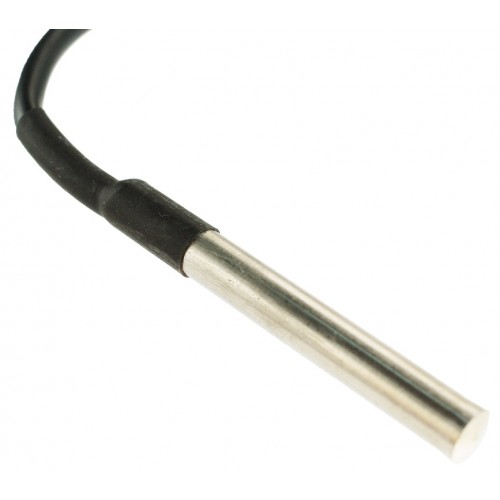

  • Diámetro: 6 mm, tubo de acero inoxidable de 35 mm de largo
  • Diámetro del cable: 4 mm
  • Longitud total con cable: 90 cm

Galería de Imágenes

Archivos

Comentarios

Escribir Comentario

OpenHacks (02/05/2016 - 15:54)

Hola Franco, no sabemos el largo máximo pero podes agrandar este valor utilizando cables de mayor sección y reduciendo el valor de la resistencia de pull up a utilizar. No deberías tener problemas con longitudes menores a 10m. Saludos!

Franco (02/05/2016 - 12:23)

Buenos días, ¿cual es el largo máximo que puede tener el cable? tendría que poner varios sensores alejados unos de otros. Desde ya muchas gracias.

OpenHacks (24/07/2015 - 15:17)

Hola Leandro. Puede soportar hasta 13, es decir la máxima cantidad de entradas digitales. El consumo máximo de cada sensor es de 4mA, por lo que no tendrá problemas por parte de la corriente que consume cada uno. Saludos!

Leandro Rene Varela (23/07/2015 - 15:53)

Hola, ¿cuantos sensores DS18B20 podría soportar la placa Arduino UNO Rev3?.
