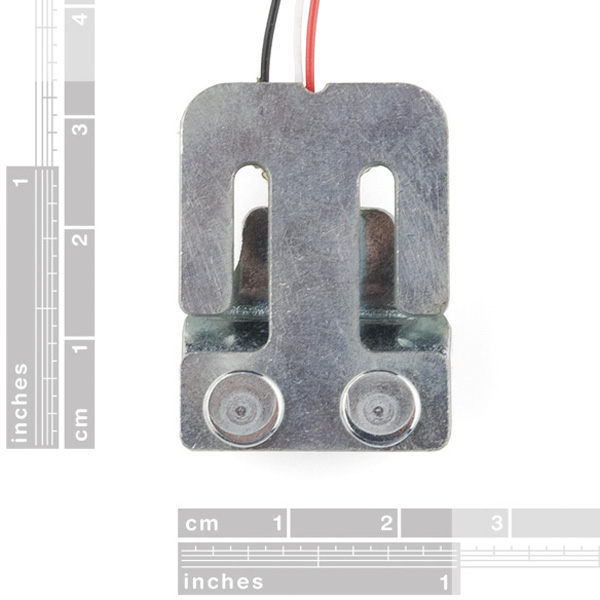

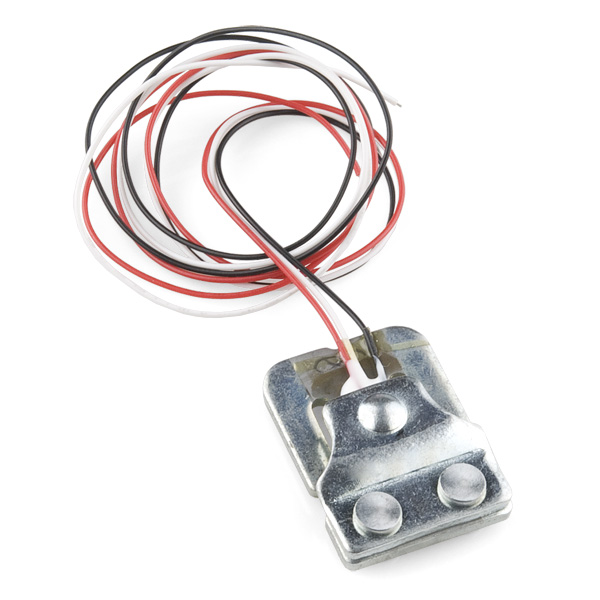

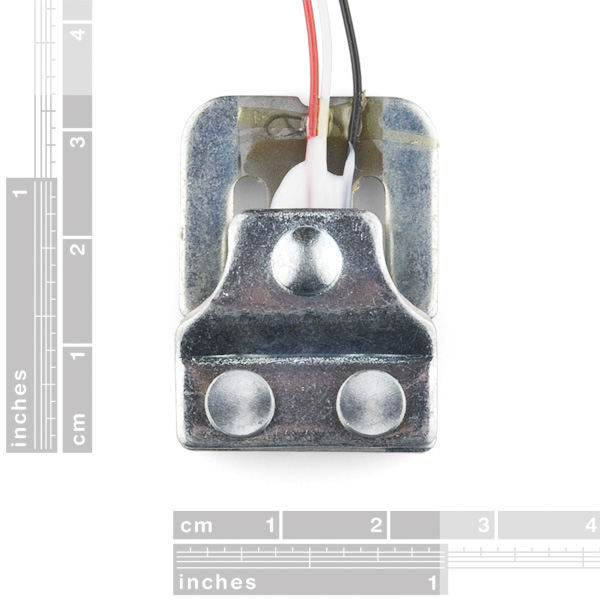

Load Sensor - 50kg
Celda de carga de 50 Kgs.
COD: SFSEN10245
Peso: 0.020 Kg
Disponibilidad: Sin Stock
ARS 2798.00
El producto no está disponible para la venta en este momento
Características
Description: This load sensor is the same one found in digital bathroom scales (you know, the ones you use in January for your New Year's resolutions, and then forget about a month later). This sensor can measure up to about 110 pounds. Check the video below for a simple explanation on how these work and how to use them.
La salida de voltaje es del orden de milivolts. Éste voltaje se representa comunmente proporcional al voltaje de alimentación y a máxima carga (capacidad de la celda), por ejemplo 2mV/V nominal. Quiere decir que si se alimentan con 10Vdc la señal que se va a tener a la capacidad máxima es de 20mV. En el caso ideal, la señal es lineal, esto es, para el ejemplo anterior si se aplica el 50% de la capacidad se tendrán 10mV y si se aplica cero fuerza se obtendrían 0mV.
Mas información: Load Sensor Tutorial (NerdKits)
Galería de Imágenes
Archivos
Especificaciones (35 Kb)Comentarios
Escribir ComentarioOpenHacks (10/07/2015 - 16:20)
Gabriel, quizás haya que hacer alguna modificación ya que es un "medio puente de Wheatstone", para armar el puente entero se necesitan dos de estos sensores. Fijate si estos links te son útiles: http://electronics.stackexchange.com/questions/3312/3-wire-digital-scale-strain-gauge-weight-sensor http://electronics.stackexchange.com/questions/18669/how-to-wire-up-a-3-wire-load-cell-strain-gauge-and-an-amplifier
OpenHacks (10/07/2015 - 16:20)
Gabriel, quizás haya que hacer alguna modificación ya que es un "medio puente de Wheatstone", para armar el puente entero se necesitan dos de estos sensores. Fijate si estos links te son útiles: http://electronics.stackexchange.com/questions/3312/3-wire-digital-scale-strain-gauge-weight-sensor http://electronics.stackexchange.com/questions/18669/how-to-wire-up-a-3-wire-load-cell-strain-gauge-and-an-amplifier
Gabriel (08/07/2015 - 21:52)
En el Link que me pasas el ejemplo de aplicación típica muestra una celda de 4 cables conectada, esta que tiene tres funciona igual?? Muchas gracias
OpenHacks (08/07/2015 - 16:11)
Gabriel, la salida es analógica. La señal de voltaje entregada es en el orden de milivolts. Éste voltaje se representa comunmente proporcional al voltaje de alimentación y a máxima carga (capacidad de la celda), por ejemplo 1.0±0.1mV/V nominal. Quiere decir que si se alimentan con 10Vdc la señal que se va a tener a la capacidad máxima es de 10mV. En el caso ideal, la señal es lineal, esto es, para el ejemplo anterior si se aplica el 50% de la capacidad se tendrán 5mV y si se aplica cero fuerza se obtendrían 0mV. Podes usar este amplificador para la misma: https://www.openhacks.com/page/productos/id/802/title/ESHX711O#.VZ11rvmqqko Saludos!
Gabriel (08/07/2015 - 12:37)
Hola, por lo que veo tiene 3 cables, la pregunta es, tiene salida digital? De no ser así tienen algún amplificador con salida digital o analógica? Muchas Gracias.
