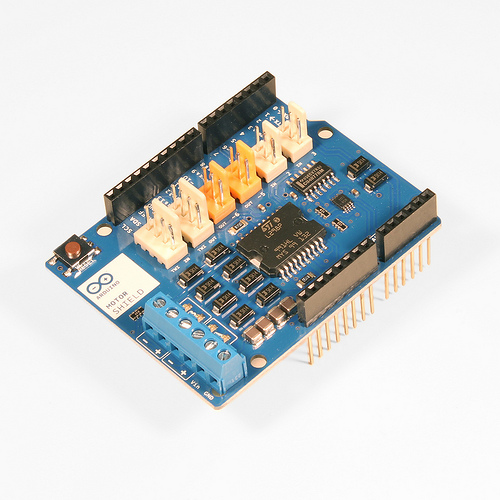

Arduino Motor Shield Rev3
Controlador de motores DC o paso a paso.
COD: A000079
Peso: 0.044 Kg
Disponibilidad: Sin Stock
ARS 100724.00
El producto no está disponible para la venta en este momento
Características
Resumen
El Arduino Motor Shield está basado en el circuito integrado L298, el cual es driver doble "full bridge" diseñado para controlar cargas inductivas como relés, solenoides, motores DC y motores paso a paso. Permite manejar dos motores DC con la placa Arduino, controlando la velocidad y dirección de cada uno de forma independiente. También se puede medir la absorción de corriente de cada motor, entre otras características.El Shield es compatible con Tinkerkit, lo cual permite crear rápidamente proyectos enchufando módulos TinkerKit a la placa.
El shield tiene dos canales separados, llamados A y B, y cada uno utiliza 4 pins de Arduino para seleccionar la dirección de rotación, variar la velocidad, frenarlo rápidamente o sensar la corriente que fluye a través del motor. En total hay 8 pines en uso en este shield.Puedes usar cada canal de forma separada para manejar 2 motores DC o combinarlos para manejar un motor paso a paso unipolar.El shield puede suministrar 2 amperes por canal, totalizando un máximo de 4 amperes.
El shield tiene el pinout stándar 1.0 que consiste en 4 pins adicionales: 2 de ellos al lado del pin AREF que son usados para la comunicación TWI, y los otros 2 están situados al lado del pin de RESET. El pin IOREF se usao para adaptar el shield a la placa en la cual es montado. El último no se conecta y está reservado para usos futuros.
Especificaciones
Operating Voltage: 5V to 12V
Motor controller: L298P
Drives 2 DC motors or 1 stepper motor
Max current: 2A per channel or 4A max (with external power supply)
Current sensing: 1.65V/A
Free running stop and brake function

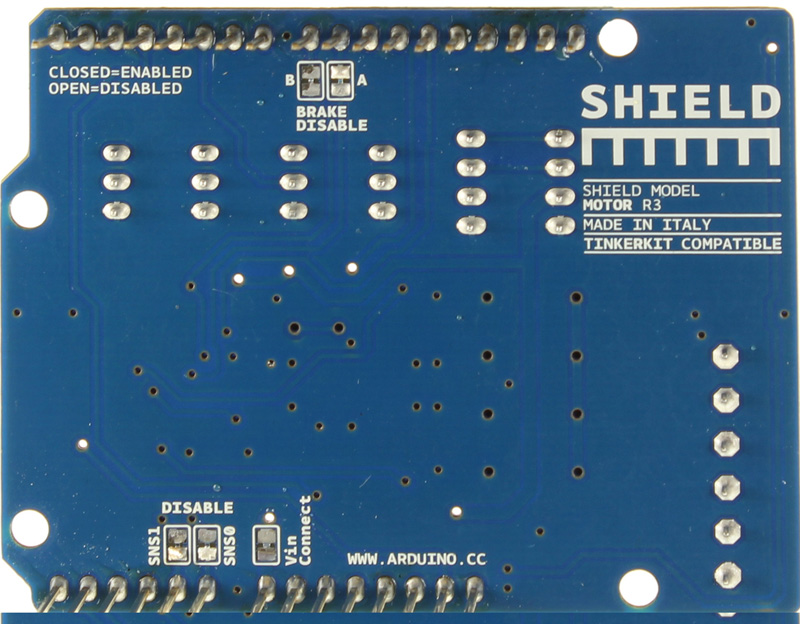

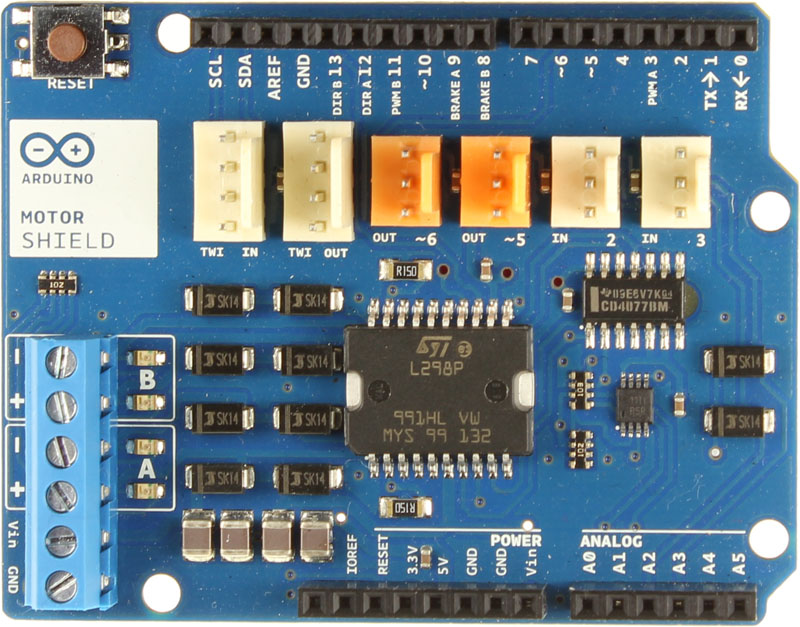

Galería de Imágenes
Archivos
Arduino Motor Shield Rev3 Schematics (81 Kb)
Arduino Motor Shield Rev3 Reference Design (Eagle) (88 Kb)Comentarios
Escribir ComentarioOpenHacks (17/08/2016 - 09:53)
Estimado, este Shield puede controlar hasta 2 motores y para esto utiliza 8 pines de Arduino, por lo que no es posible apilar varios para controlar mas motores. Saludos!
EAG (13/08/2016 - 17:18)
Os agradezco la respuesta, pero querrìa saber còmo hacerlo con Arduino motor shield Rev. 3. Si es posible. Hace algùn tiempo encontrè una informaciòn al respecto en internet, pero no he vuelto a localizarla.
OpenHacks (13/08/2016 - 13:44)
Estimado, para controlar 3 o 4 motores mediante GRBL, lo más recomendable es utilizar este shield: http://www.openhacks.com/page/productos/id/730/title/ECOP5511CNC, que además incluye los 4 drivers con A4988. Saludos!
EAG (12/08/2016 - 22:47)
¿Como se direccionan (con motores paso a paso)? Quiero apilar 3 (o 4) y no tengo claro como direccionarlos. ¿Son compatibles con GRBL? Quiero controlar algo parecido a un CNC.
Juan Pablo (22/04/2014 - 22:10)
Hola Esteban, Si, el shield es compatible con Leonardo. Saludos!
Esteban (22/04/2014 - 19:19)
Este shield es compatible con el arduino leonardo?
Juan Pablo (18/12/2011 - 20:18)
Nicolás, este Shield está creado para el Arduino UNO Rev3 que tiene 4 pines adicionales. Con el Rev1 te van a sobrar pines. (Se podrían cortar, pero no sería muy recomendable).
nicolas (18/12/2011 - 04:15)
me sirve para el arduino UNO rev1 o tiene que ser si o si rev3?
